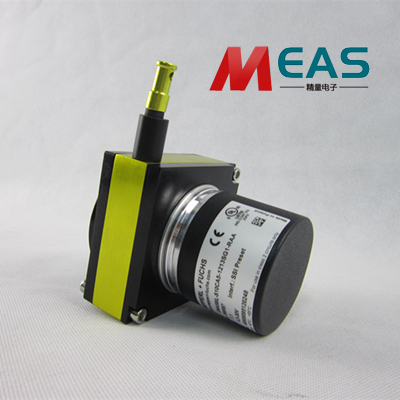

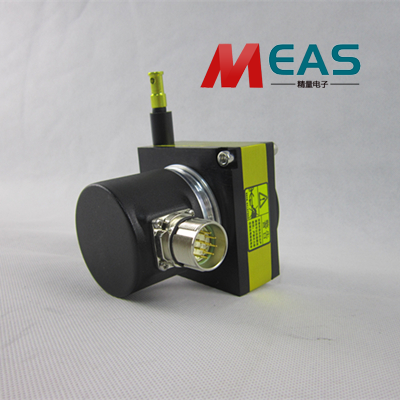

拉繩位移傳感器的主要測量元器件是編碼器,通過旋轉編碼器輸出相應的電信號,實現位移、尺寸等物理量的測量、傳輸、處理與控制。
1、拉繩是連接傳感器旋轉或者編碼器與被測物體的紐帶,通過拉繩的拉伸與縮回,實現被測物體與輸出信號同步。輸出信號增加或者減小可標識位移的運行方向。
2、拉繩通過傳感器內部排線裝置一層層規律地纏繞在輪轂上面。發條則保持拉繩始終處于張緊狀態,保障傳感器使用穩定性與測控精度。
3、安裝環境相對惡劣,影響傳感器測量精度。部分現場的安裝環境相對惡劣,電磁環境復雜。對于精度控制要求相對較高的應用,應結合現場情況定做防水型、防塵型拉繩位移傳感器。
4、傳感器輸出信號應優先考慮電流信號、RS485數字信號等類型,提高傳感器的抗干擾性能。傳感器安裝應正確接地,減小外界電磁干擾、靜電干擾的影響。部分場合還應選擇性地加裝濾波電容、濾波器、隔離器等裝置,提高信號傳輸?shù)馁|(zhì)量與測控的穩定性。
