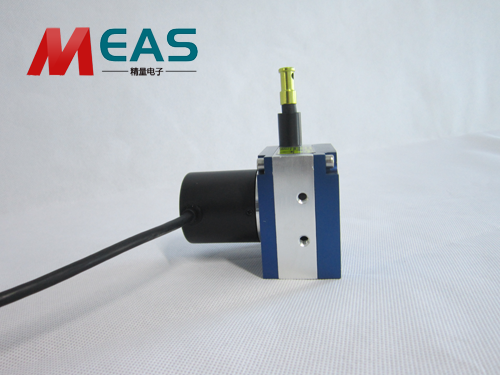

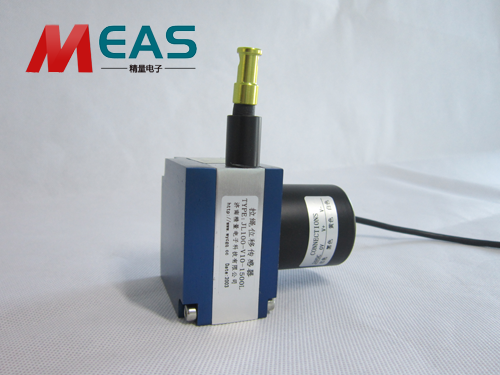

拉線位移編碼器當被測物體產生位移時,拉動與其相連接的傳感器繩索,繩索帶動傳感器傳動機構與旋轉角度傳感器同步轉動;當位移反向移動時,傳感器內部的自動回旋裝置將自動收回繩索,并在繩索伸收過程中保持其張力均勻平穩;拉線位移編碼器即輸出一個與繩索移動量成正比例的電信號。
1、拉線位移編碼器的有效測量行程是移動部件實際參與大行程。
2、輸出信號方式為數字量、模擬量等,給傳感器供電電源電壓。
3、測量精確等級,分辨率大小是移動部件測量基本要求。
4、溫度、濕度、灰塵、其他物影響拉線位移編碼器的工作環境。
5、移動部件的位移速度,往復可能不拉線速度。
6、使用頻率:移動部件的每天往復循環次數不限。
7、拉頭安裝好后移動部件在初始位置時拉頭和傳感器之間距離,拉頭安裝時預拉空間。預拉距離大,可以考慮在傳感器外加延長線,這樣選型時可以減小拉線位移編碼器的量程。
