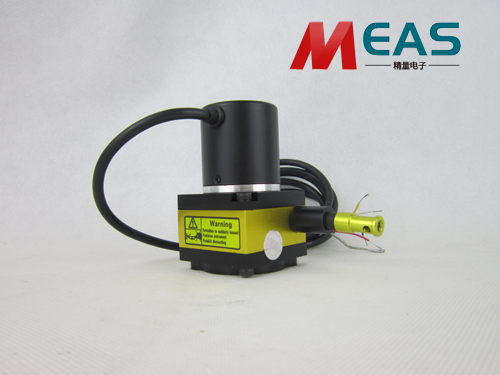

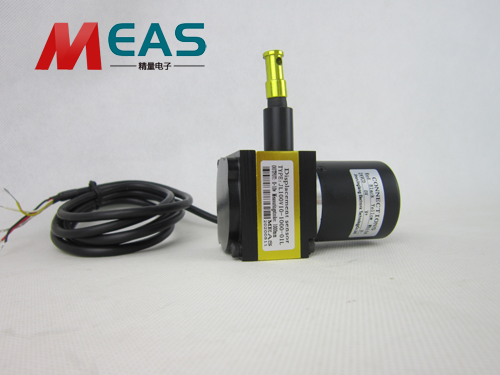

拉線位移編碼器在設計方面也是煞費苦心,不僅要滿足用戶的需求,還要在外觀及內部的符合標準,這種位移編碼器安裝調試方便,占用空間小,成本低,生產效率高。很受用戶的歡迎,今天精量電子小編就把這款位移編碼器的在設計上的特點為大家分享一下:
1、傳感器通常在后續電路的前端,有可能需要較長的引線連接。當拉繩(線)編碼器,拉繩位移傳感器,直線位移傳感器功耗較大時引線的連接將會所有的無謂噪聲以及電源噪聲引入使得后續電路愈發難以設計。在夠用的情況小如何降低功耗也是一個不小的考驗。
2、元器件的選用一定要夠用為好,只要器件指標在需要的范圍之內就可以了,余下的就是電路設計問題。電源是傳感器電路設計過程一定要遇到的難題,不要追求無法達到的電源指標,而選擇一款帶有較好的共模抑制比的運放,采用差分放大電路設計可能較普通的開關電源以及器件就能滿足你的要求。電源的退偶一定要可靠設計,并且遵循器件手冊的要求,寧多勿少。
3、一般所測得的物理量是非常小的,通常還帶有作為拉繩(線)編碼器,拉繩位移傳感器物理轉換元件固有的轉換噪聲。
4、設想具有3級放大電路的,帶有2級有源濾波器的放大回路,放大了信號的同時也將噪聲放大了,如果噪聲不是明顯偏離有用信號頻譜,則無論怎樣濾波兩者同時放大,結果信噪比沒有提高。因此拉繩(線)編碼器電路一定要精煉簡約。
