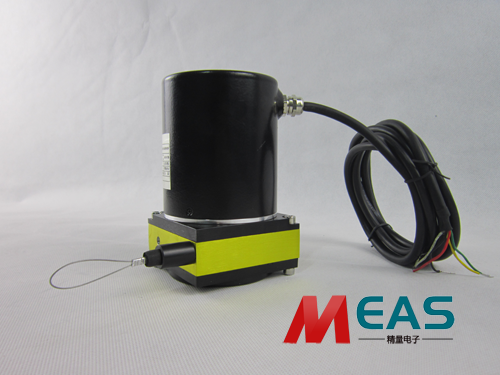

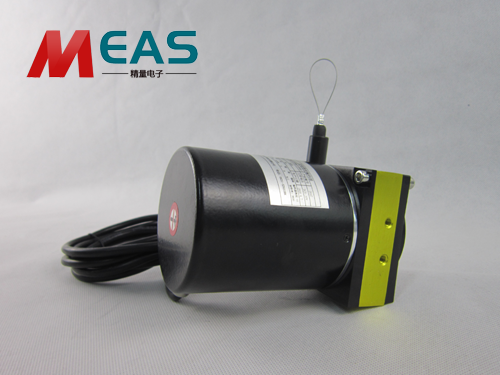

旋轉增量式拉繩編碼器以轉動時輸出脈沖,通過計數設備來知道其位置,當編碼器不動或停電時,依靠計數設備的內部記憶來記住位置。這樣,當停電后,編碼器不能有任何的移動,當來電工作時,編碼器輸出脈沖過程中,也不能有干擾而丟失脈沖,不然,計數設備記憶的零點就會偏移,而且這種偏移的量是無從知道的,只有錯誤的生產結果出現后才能知道。
1.旋轉編碼器無法產生正確波形,這個問題是旋轉編碼器自身出現故障,比如內部組件損壞,致使無法產生正確的波形,較終導致不能正常工作.解決方案:如果旋轉編碼器出現這種情況,解決的辦法是更換編碼器。
2.出現外部連接端子腳出現故障,我們要優先排查。通常表現出來的是編碼器端子腳短路、斷路或接觸不良,這種情況就要更換端子腳。有時可能是因?yàn)槎俗幽_沒有固定好松動造成,因此有必要事先檢查一下端子腳是否卡緊。
3.旋轉編碼器+5V電源電壓過低,引起該現象的原因是電源故障或編碼器內部組件電阻偏大而損耗了電壓,這種情況要維修電源或更換編碼器內部組件,一般電壓不能低于4.75V。
4.如果是絕對式編碼器出現故障,若故障前的參考點位置丟失記憶,那么需要進行重回參考點位置的操作。
5.旋轉編碼器的屏蔽組件沒有裝備或脫落,這樣會引起干擾信號涉入,導致波形不穩定,較終造成編碼器工作不精準,這點要注意屏蔽組件的配備。
6.旋轉編碼器安裝不牢固,編碼器松動會引起很多問題,較明顯的就是造成編碼器的移動位置偏差,導致編碼器工作中測量不精準。
以上幾點就是旋轉增量式拉繩編碼器出現故障應急處理的方法,在這點上,用戶應該比較明白,出現不同的問題要特殊分析,解決問題達到測量效果。
