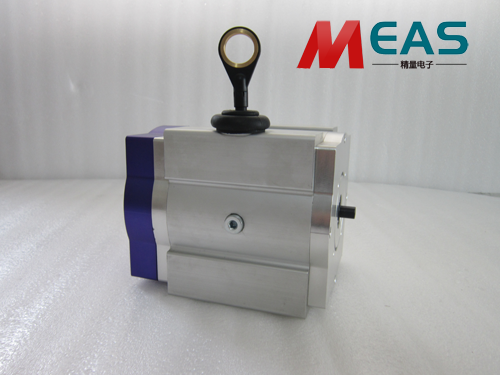

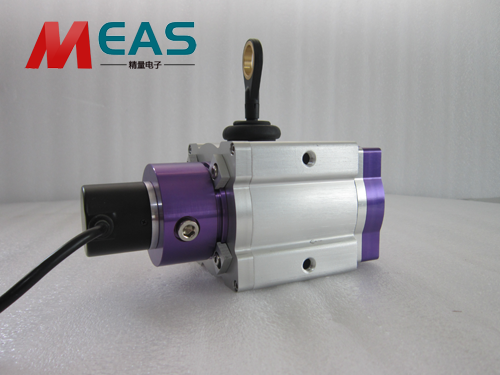

拉線位移編碼器的輸出信號類型比較豐富,比較常見的有電壓信號、電流信號、數字信號等。電壓信號輸出型與電流信號輸出型因為生產成本與采集處理成本較低,在自動化行業更為常見。
1、電壓信號的內阻比較大,負載電阻也比較大,傳輸電流比較小。在接收端接一個高阻輸入的運放就可以接收信號,整個回路的功率很小。但是電壓信號內阻大也更容易引入噪聲干擾,遠距離傳輸信號衰減較為嚴重,容易受到傳輸電纜影響產生遲滯與失真。所以選用位移傳感器電壓輸出型,要求現場條件較好,傳輸距離10m以內,線纜阻值小于1Ω為佳。電壓信號比較容易檢測。傳輸至接收端的電流信號,都需要流經一個標準電阻(數值精確,沒有附加電容,或者電容小到可以忽略不計),將其轉換為電壓信號,測量標準電阻兩端的電壓。另外電壓信號傳輸回路電流較小,通常多組信號共地,電流信號回路電流較大,通常每組信號一個回路,不用共地。
2、電流信號內阻很小,由于電流的特性,電流信號無法用簡單方法直接檢測,需要在接收端串入負載電阻RL,通過檢測負載電阻的壓降接收信號。由于電流信號的內阻較小,噪聲信號很難形成較大的電壓,因此位移傳感器電流輸出型的抗干擾能力相對較強,相對于電壓輸出型,具有抗干擾能力強、無衰減、無遲滯、傳輸距離遠等特點。但是為了保護輸出電路,需要有一個較大負載電阻限制,功率較大。
以上所述就是拉線位移編碼器的兩種常見信號,選擇什么樣的信號要根據用戶的實際情況而定,不要盲目的去選,如果不明白的可以咨詢小編或者技術人員,會為用戶選擇一款合適的位移編碼器。
