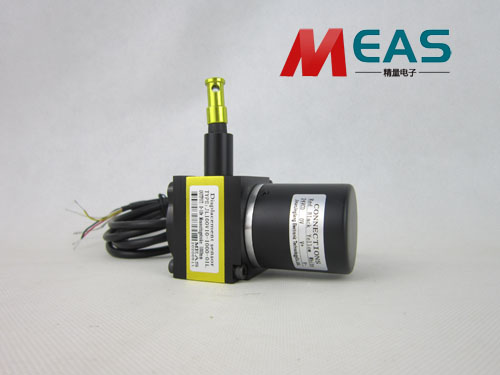

兩線制拉繩位移編碼器采用直線傳感器原理研發而來,通過拉線繩帶動電位器旋轉輸出4~20ma電流信號,該產品無須單獨電源供電,采用兩線制配電回路輸出方式。該產品采用內部電壓調節,輸入信號范圍12~24V,滿足了用戶外接電源的繁瑣,實現信號遠距離、無失真?zhèn)鬏數男枰。今天精量電子小編就來為大家分享一些是如何來接線的:
兩線制拉繩位移傳感器輸出端為兩根線纜,輸出端的“+”接“24V+”;“4-20mA”輸出的“-”接設備的 “4-20mA”輸入端“+”,“4-20mA”輸入端“-”接“24V-”端,這樣串聯接線的方式解決了電路單獨供電的麻煩。是實際應用中采用較為廣泛的接線方式。精量電子傳感器除兩線制電流傳感器,還包括0~10v電壓、0~5v電壓信號、電阻信號、脈沖信號、絕對值拉線編碼器等十多個系列。期待大家的關注!
